PFIFFNER - TC Relación 150/5 A - Tipo TSC2
Descripción

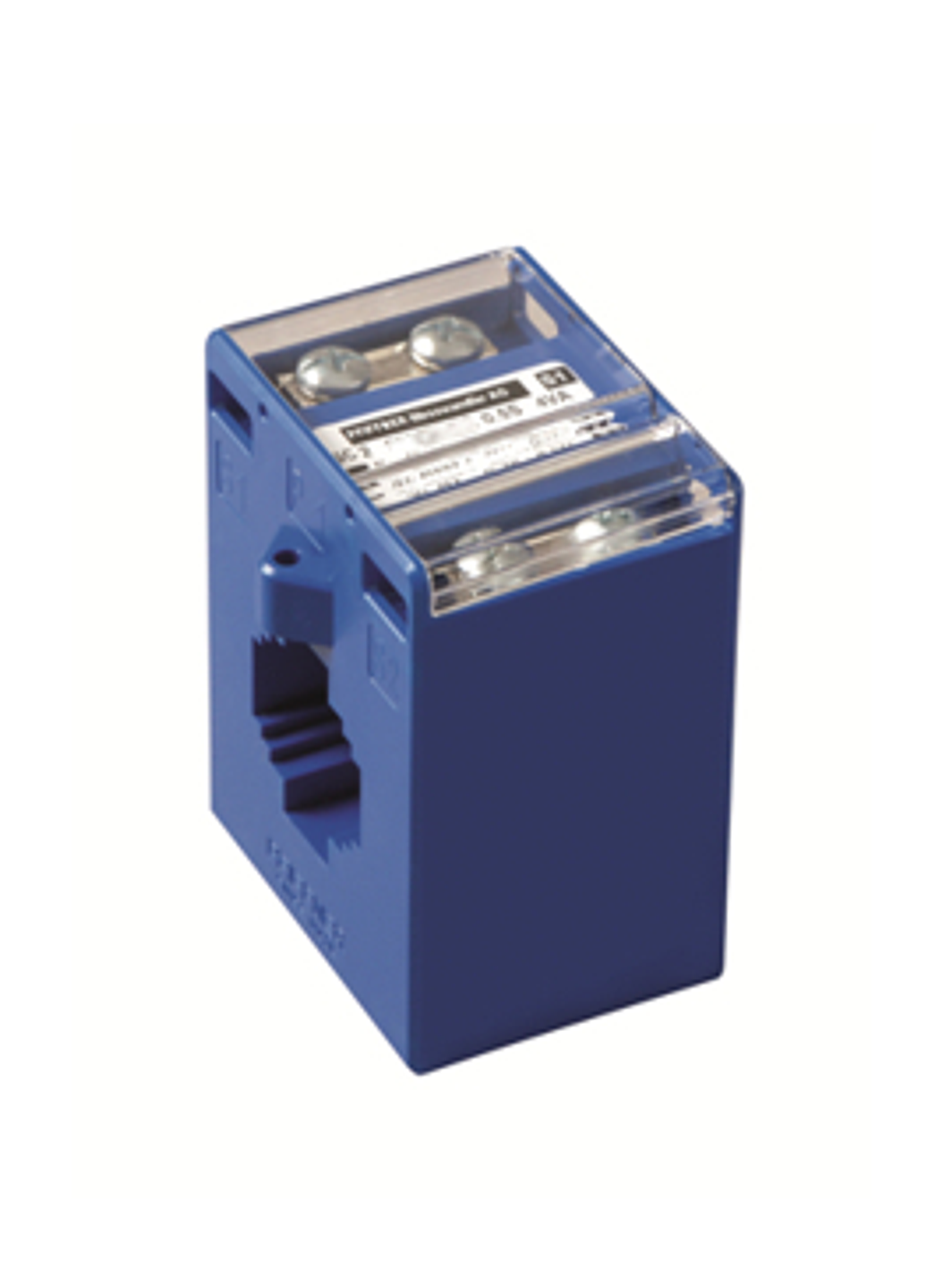

Transformador de Corriente para Baja Tensión marca PFIFFNER Relación 150/5 Amp. Tipo TSC2.
Detalles
Generalidades:
Transformador de corriente de núcleo toroidal en carcasa de policarbonato según norma IEC para baja tensión.
Caracteristicas Principales:
✅Abrazaderas de fijación para barras colectoras integradas.
✅Medición trifásica de energía eléctrica y cumplimiento de calidad de potencia.
✅Posible calibración oficial.
✅Los terminales secundarios pueden ser sellados y son accesibles desde dos lados.
✅Norma: IEC 61869-2.
✅Nivel de tensión: 0,72 / 3 kV.
✅Temperatura ambiente: -5 ... +40 °C.
✅Frecuencia nominal: 50 Hz.
✅Ith: 60*In 1 s.
✅Idyn: 2,5*Ith.
✅Corriente térmica continua nominal: 100%.

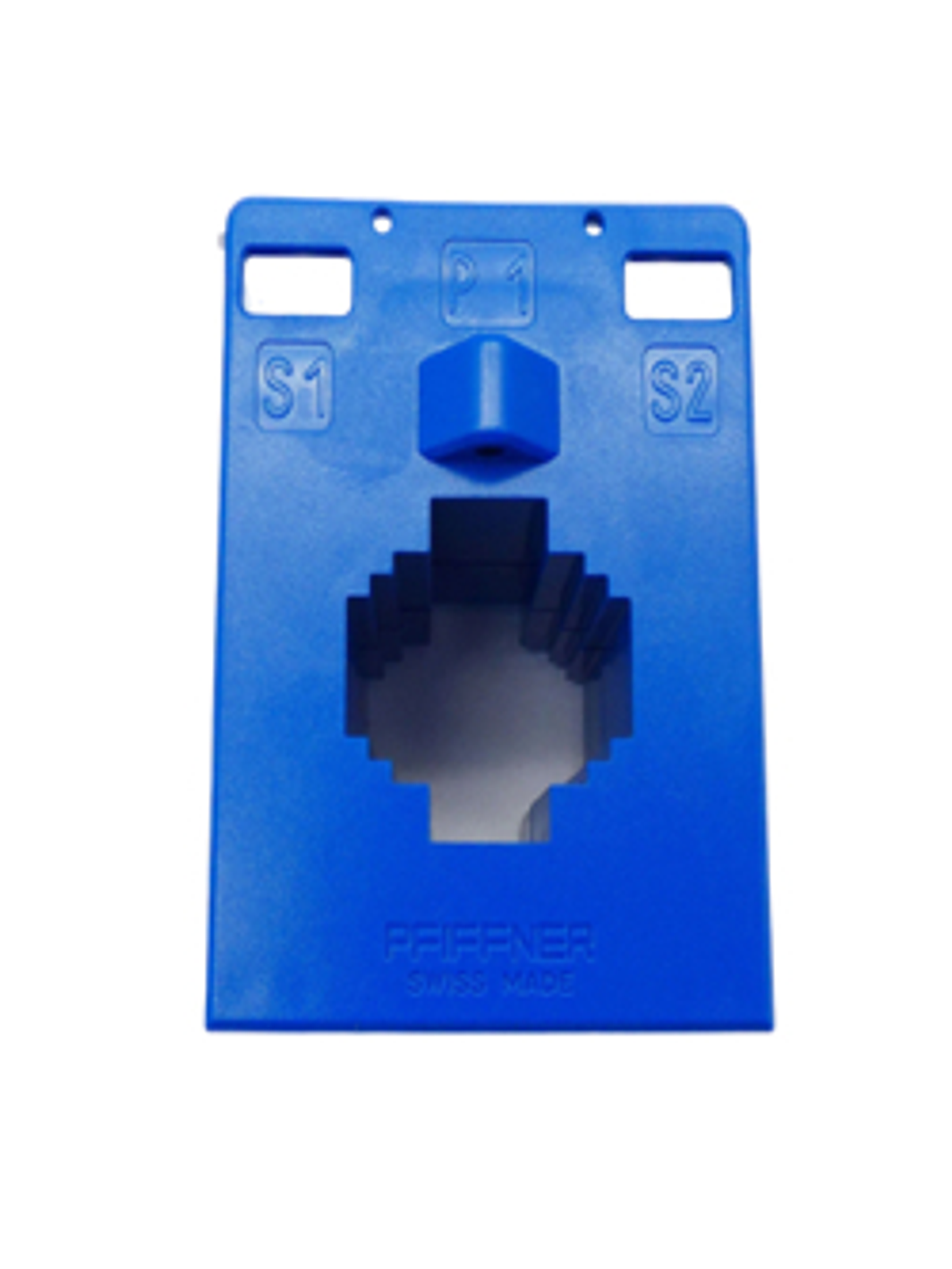

✅Marcado de terminales primario: P1-P2.
✅Ensayos de exactitud: Según norma.
✅C1 Relación: 150/5 A.
✅C1 carga nominal: 4 VA.
✅C1 clase de exactitud: 0,5.
✅C1 marcado de terminales: S1-S2.
✅Medición trifásica de energía eléctrica y cumplimiento de calidad de potencia.
✅Posible calibración oficial.
✅Los terminales secundarios pueden ser sellados y son accesibles desde dos lados.
✅Norma: IEC 61869-2.
✅Nivel de tensión: 0,72 / 3 kV.
✅Temperatura ambiente: -5 ... +40 °C.
✅Frecuencia nominal: 50 Hz.
✅Ith: 60*In 1 s.
✅Idyn: 2,5*Ith.
✅Corriente térmica continua nominal: 100%.
✅Marcado de terminales primario: P1-P2.
✅Ensayos de exactitud: Según norma.
✅C1 Relación: 150/5 A.
✅C1 carga nominal: 4 VA.
✅C1 clase de exactitud: 0,5.
✅C1 marcado de terminales: S1-S2.
Aplicaciones:
☑️Un transformador de corriente de baja tensión (TTCC) se utiliza principalmente para medición, protección y control en sistemas eléctricos, permitiendo reducir corrientes elevadas a valores manejables para instrumentos y relés.
